中頻淬火設備 大型45鋼鍛軸的熱處理工藝改進

在某一熱處理廠，我們對一根φ320mm×1600mm大型鍛軸進行調(diào)質熱處理，雖然我們淬火冷卻過程采取多項工藝措施：即從中頻淬火設備爐取出大型鍛軸時放在空氣中預冷卻，適當降低淬火溫度，在冷卻階斷采取水冷→空冷→水冷→空冷→水冷，并提高出水溫度，但鍛軸仍舊出現(xiàn)裂紋。這是因為大型軸淬火時內(nèi)外溫度相差較大，冷卻溫度不均勻導致內(nèi)外應力過大引起的。

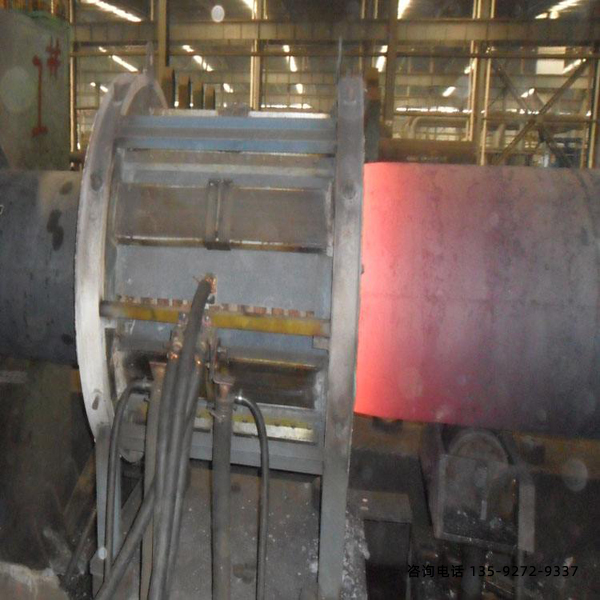

我們改進了熱處理工藝，在中頻淬火設備處理大型鍛軸采取了用正火代替調(diào)質處理。并對調(diào)搟軸和正火軸進行組織和性能的檢查，發(fā)現(xiàn)兩類軸組織和性能基本一致。因此，我們認為對直徑較大的軸可以采取以正火代替調(diào)質熱處理，這樣既解決了大型軸的質量問題，又可保證大型軸淬火裂紋的產(chǎn)生。對于要求表面對磨性較高的大直徑軸，可采取鍛后正火處理，加工成形后，再對大直徑軸進行表面中頻感應淬火，這樣可大大提高軸的使用壽命。

 中頻淬火機_中頻退火設備

中頻淬火設備熱變形模具用鋼及其性能

如何選擇高頻淬火設備與中頻淬火設備

訂購中頻淬火設備時需要提供的信息
